本實驗裝置是按照職業教育改革和發展的需要而研制的。該實驗裝置含有概括電力拖動系統的動力學，交流ACACAC和直線DC電機的電力拖動、常用低壓電器及基礎控制電子線路、橋式起重機的電氣控制及繼電器控制系統的設計等內容,同時多加了基于plc及變頻器的電機基礎控制線路，以及常用機床的控制。該實驗裝置適用來自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》、《plc原理及應用技術》、《變頻調動速度技術》等課程的技能實驗。

二、裝置特別點

1. 應用掛式模型塊件構造，搭配靈活、可隨意更改實驗集合套件多加實驗內容，便利二次研發及功能拓展。

2. 實驗裝置由電源控制屏、實驗桌、實驗集合套件、電機、電機導軌及實驗實驗連接線等含有概括。

3. 對于基于PLC及變頻器的電氣控制實驗項目，能夠集合MCGS組態系統與計算機數值數值數值實行通信監控實驗裝置的運行狀態，更加貼近工業現場。

4. 實驗裝置含有了部分電機學試驗及全部電機拖動及控制的實驗項目，使學生能夠理解基礎的課程課程課程理論知識及熟練掌控把握實操技能。

三、技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10%50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.5kVA

4. 重量（kg）（kg）：380kg

5. 外觀尺寸：1800cm×80cm×160cm

四、基礎配備裝備裝備及功能

（一）GDQ01電源控制屏(鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板)

1.交流ACACAC電源部分

提供三相0～450V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源，配備裝備裝備有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）?？烧{交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并設定有過流聲光警報?？刂破恋墓╇娪蓡?、停按鈕實行控制，設定有漏電聲光警報、過壓保護、過流保護等功能，同時配備裝備裝備有一只急停按鈕，便利切斷電源，還配備裝備裝備有一只指針式交流ACACAC電壓（V）（V）（V）表，經過變換和變換開關，可便利地指示三相電網寫入和三相調壓輸出的每一相的線電壓（V）（V）（V）。

2.高壓直線DC電源兩路

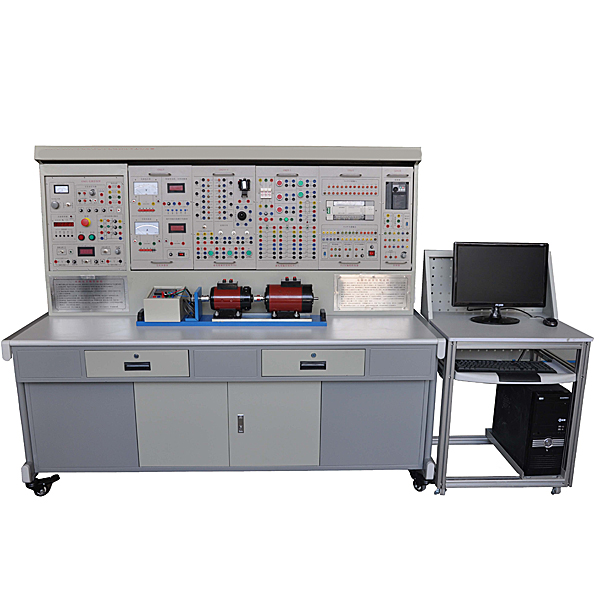

電機拖動及電氣控制技術實驗臺,礦井供電模仿實驗裝置

一、概 述

“礦井供電系統模仿實操裝置”是按照經經經典型的礦井供電系統實行設計的，含有概括井上供電部份、井下中央變電所部份、采區作業面供電部份、位移變電站供電部分等。經過本裝置的培訓，可讓學生對礦井的供電系統有個全面的理解，可以完成供電系統的倒閘實操，并設定有誤實操報警，可作為礦井電類人員的安全培訓和考核。

二、技術功能數值

1.寫入電源：三相五線～380V±10% 50Hz

2.作業環境：環境溫度（℃）（℃）（℃）-5℃～＋40℃，相對濕度＜85%(25℃)，海拔＜4000m

3.外觀尺寸：2400mm×500mm×2000mm

三、裝置配備裝備裝備

1. 裝置構造

裝置應用儲物儲物儲物柜式構造，儲物儲物儲物柜體應用雙層亞光密紋噴塑構造，實操實操操作面板應用2mm厚鋁板，實操實操操作面板上的文字符文號應用噴塑工序技藝。儲物儲物儲物柜體配備裝備裝備有六個萬能轉向輪，便利位移和固定。

2. 供電系統

控制屏正面為經經經典型礦井供電系統模仿實操屏，裝置應用雙電源供電，系統分為五個部分：

(1)地面35kV供電部份（雙電源供電）

(2)地面6kV供電部份（副井提升機、主提升機、通風機、空壓機等）

(3)井下中央變電所6kV供電部份（提升機、整流設備、水泵、低壓動力照明等）

(4)采區變電所部分（煤電鉆）

(5)采區位移變電站配電部份（采煤機）

系統中主要開關元件為開關和斷路器，相應的系統圖上各開關實操元件和斷路器元件全部嵌入系統圖的相應位置，其通斷有相應的信號燈指示，紅綠信號燈分別指示合閘和分閘。每條供電支路全部有相應的負載并用光字牌指示

3. 誤實操警報及記錄模型塊

倒閘屏正面裝備有誤實操警報及記錄模型塊。誤實操警報及記錄模型塊設定有智能識別學生實操是否正確的功能，如果實操錯誤，倒閘屏立即發出聲光警報指示，同時記錄誤故障次數。用戶在誤實操后，需更正誤實操，按復位按鈕，聲光警報才能復位，才能實行下一步實操。

控制屏側面裝備有“誤實操清零”按鈕和兩個模仿檢漏繼電器故障的鈕子開關；按下“誤實操清零”按鈕，可以將倒閘屏實操實操操作面板的誤實操記錄清零；撥動鈕子開關“K1”“K2”可以模仿檢漏繼電器的故障。

4. 時鐘顯露模型塊的設定

控制屏中央上部裝備有時鐘顯露模型塊，經過遙控器實行設定，該模型塊平時可以作為時鐘使用，精確顯露“年、月、日、時、分、星期”，而而而而且可以記錄供電系統安全運行的“天”數；也可以作為實驗考核的時間依據。

5. 儀表及光字牌

控制屏實操實操操作面板上的電壓（V）（V）（V）表分別指示變電所35kV母線和6kV母線上的電壓（V）（V）（V），左右兩邊分別指示兩路電源；測量界限分別為0～40kV、0～6kV，精確度1.0級；

光字牌代表每條支路上的負荷，相應的支路接通，光字牌點亮。
