現代化工廠（特別是大型企業）供電負荷密度大，供電方法復雜，可靠性要求高，電能重量（kg）要求嚴格，還要求考慮更高的靈活性，以適應供電負荷不斷多加和供電互聯網升級的需要。針對這種情況，將綜合自動化技術融入到工廠供電系統中已成為一種必然趨勢和發展方向。

“工廠供電綜合自動化實驗系統”正是依據高職高?！豆S電器與供電》、《電氣設備及運行維護》、《供配電技術》、《供用電互聯網繼電保護》、《配電系統自動化》和《配電網自動化技術》等課程的實驗教學要求，集合工廠供電系統的實際應用和發展而設計的綜合型實驗系統。

二、 特 點

全面性：清楚地反映經經經典型工廠供電系統的一次和二次部分，綜合應用多種工廠供電實際應用的電氣設備。能夠完成工廠供電系統的受電、輸送、分配、控制、保護等實踐技能實驗要求；

先進性：綜合微機繼電保護、電量計量、plc和工控組態等微機職能檢驗測量試驗控制的相關技術，應用分層分布式控制方法，組建成集控制、保護、測量和信號為一體的綜合自動化實驗平臺；

實用性：系統構造清晰，運行靈活，實操可靠。

三、 技術功能

1. 寫入電源：三相四線 AC380V±10% 50±2%Hz；

2. 整機容量（KV）（KV）（KV）：≤3kVA；

3. 實驗臺應用鋼制亞光密紋噴塑，金屬鋁實操實操操作面板；

4. RS-485和以太網兩種通訊連連連接口；標準MODBUS通訊協議；

5. 微機保護裝置測量元件精確度：刻度誤差：不大于1%；測量電流（A）（A）（A）：0.2級；母線電壓（V）（V）（V）：0.2級；輸出精確度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms。

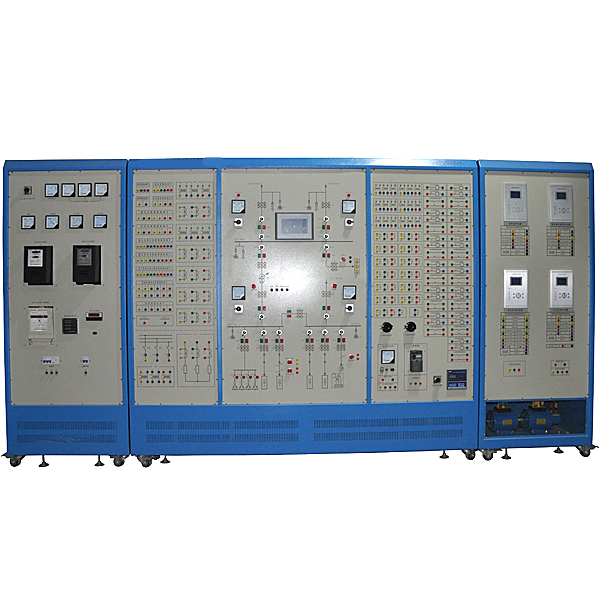

6. 實驗系統由供配電系統主接線模仿屏、計量儲物儲物儲物柜、控制儲物儲物儲物柜、監控系統等四部分含有概括。

7. 實驗系統能模仿中型工廠的供配電系統，應用控制屏構造，一次主接線印于鋁實操實操操作面板上。由35 kV，10kV，兩個不一樣的電壓（V）（V）（V）等級含有概括 ，整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，經過備自投自動變換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可經過備自投自動變換。為了保證一次線路供電的可靠性，配備裝備裝備了微機備自投，微機線路和微機變壓器保護；為了保證高壓電機的平穩運行，配備裝備裝備了高壓電機保護；為了提升用電重量（kg），配備裝備裝備了無功補償裝置；為了完成自動化控制，配備裝備裝備了PC機和plc控制器，完成了整個系統的“四遙”功能。

工廠供電技術綜合自動化實驗臺,多功能機械制圖實驗裝置

一、基礎簡介：
多功能實用繪圖桌固定繪圖桌支撐架應用鋼架構造，桌實操實操操作面板應用東北優質加厚椴木材料的1號繪圖板，并可調動傾角0°-85°，桌面下部有儲物隔板，可以放置書包、文具和圖紙等物品，牢固耐用，適用來機械制圖繪圖和繪畫專業，在院校內實用和經濟的一款多功能和升降繪圖繪畫桌，有較強的多種行業和課程的兼容性和普及性。
二、主要特別點：
1、此款繪圖桌是國內最新型的設備，和國內任何一款繪圖桌的區別在于，應用單邊雙支撐構造，大大增強桌子的平穩性和牢固性。
2、工業桌面標配灰白三聚氰胺貼面防火燒燒燒板，PVC高溫封邊。傾角應用彈簧鉸鏈無級調動傾角，傾角界限0—85°，同時設定有鎖定裝置，保證傾斜角度不滑動。
3、桌面高度應用符合人體工學原理的適宜高度：800mm，腳柱應用30×30×650方鋼，著地橫管應用 50×30×530mm方鋼，圖板架框由20×20mm方鋼焊接。
4、全部鋼管均應用優質鋼材， 經過酸洗、磷化、防靜電噴塑以及高溫固化處置整理。全部鐵件鏈接部分應用二氧化碳氣體保護焊，焊點美觀牢固。
5、機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，可布置到云服務器端，也可在本地環境使用，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實驗內容含有概括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實驗，最終一步為正確做法。
