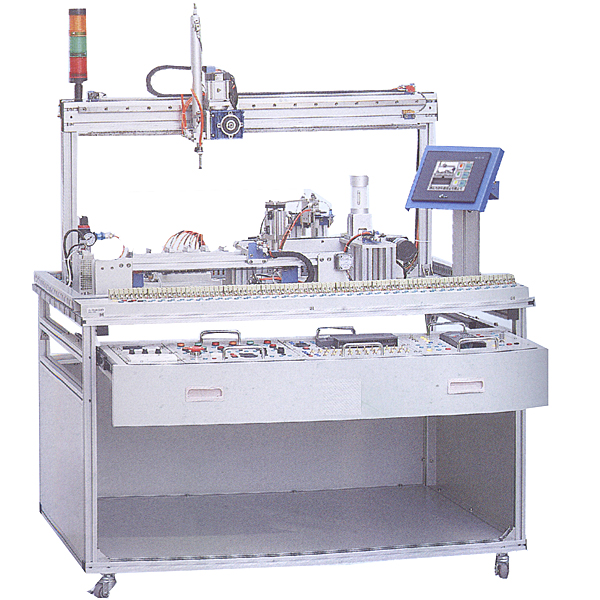

循環取料式光機電實驗臺由型材導軌式實驗臺、經經經典型機電一體化設備機械部位件、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實驗?zāi)Ｐ蛪K（含有上料單元、皮帶輸送檢驗測量試驗單元、氣動機械手搬運單元、物料傳送倉儲單元及返回單元）、觸摸屏、接線端子排和各種等含有概括。應用開放式和拆卸裝配式構造，可按照現有的機械部位件組裝生產設備，使整個裝置能夠靈活的按實驗教學或競賽要求組裝設定有生產功能的光機電一體化設備。模型塊應用工業標準構造及抽屜式模型塊放置架，互換性強。
實驗系統集動作控制、氣動控制、、步進電機驅動、伺服電機驅動、傳感器檢驗測量試驗、可編程控制、時序邏輯控制于一體。經過基于該實驗系統的使用、實驗和培訓，能充分鍛煉實操者團隊協作能力、計劃組織能力、自動線裝配與調動測量試驗?zāi)芰?、工程?shí)施能力等。同時適合學生實行課程設計、畢業設計。

技術功能數值參考規格

（1）寫入電源：一相三線～2200V±5%  50Hz
（2）作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≥85%（25℃）海拔＜4000m
（3）裝置容量（KV）（KV）（KV）：＜1.5kVA
（4）外觀尺寸：1200mm*800mm*1500mm
（5）安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。

實驗項目

   任務一：氣動系統的裝配與調動測量試驗
（1）氣動方向控制線路的裝配
（2）氣動速度控制線路的裝配
（3）氣動順序控制線路的裝配
（4）氣動機械手的裝配

物料往返分揀機電實驗臺,孔系加工展示實驗臺

車銑刀具集合認識實驗展示架
一、刀具展示架基礎要求
1、應用雙面掛板構造，掛板尺寸長≥1200mmX寬1000mm；一面為車加工刀具展示，另一面為機械夾固刀片車刀和銑加工刀具展示；
2、掛板固定在展示架上，展示架下設四個帶剎車的萬能轉向輪，便利展示架的位移和換面轉動；
3、整體尺寸為長≥1200mm×高1800mm×寬400mm，全部刀具均固定在掛板上：
（1）車刀
切斷刀、左偏刀、右偏刀、彎頭車刀、直頭車刀、成形車刀、寬刃精車刀、外螺紋車刀、端面車刀、內螺紋車刀、內槽車刀、通孔車刀、盲孔車車刀、左手車刀、右手車刀、圓鼻車刀，配不銹鋼模仿工件與其相應加工方法相配。
（2）銑刀
圓柱形銑刀、面銑刀、立銑刀、三面刃銑刀、角度銑刀、鋸片銑刀、T形槽銑刀、鍵槽銑刀、燕尾槽銑刀、成形銑刀、尖齒銑刀、鏟齒銑刀、球頭銑刀，以上刀具均應用實物刀具，標明各類型刀具名稱，配相應的加工設備圖片。
（3）刀具總數不少于100把。
