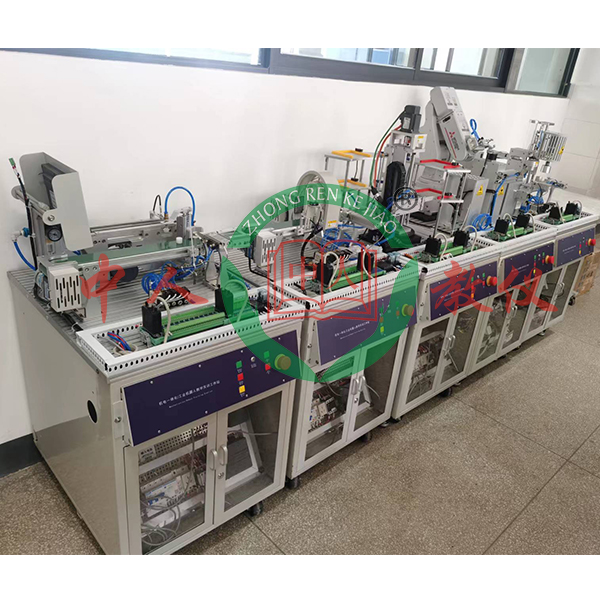

該套系統是基于《國家中長期人才發展規劃綱要(2010-2020年)》對經濟社會發展重點領域急需緊缺專門人才及創新型科技人才的培養要求，依據國家相關職業工種培養及鑒定標準，集合中國當前制造業的崗位需求，接軌世界競技比賽（World skills）相關標準及規程研發設計而成。該套系統由“作業站”(Working Station）形式綜合體現。

“作業站”可以模型塊方法自由集合，形成多種模式，實操者不但在實習、作業中培養、實驗了機械裝調、電氣管路連接、程序設計、工業機器人應用、傳感器應用、計算機數值數值數值應用、檢修排故、觸摸屏組態、伺服、步進驅動控制等機電專業技能，同時也體驗到職業素養中的社會能力與方法能力。

該設備技術涵蓋面廣，定位前瞻，是機電一體化專業教學實習、技能鑒定和競技比賽的絕佳載體。

二、設備構造

每個單獨的單元由實驗桌、執行機構及掛板含有概括。每套設備除配單獨的單元外，還配裝配桌、工量具儲物儲物儲物柜、電腦桌等。

實驗桌：應用冷軋鐵板折彎焊接，表面靜電噴塑，實驗桌面應用防火燒燒燒、防水浸浸浸、防腐蝕的木質實操實操操作面板。實驗桌下方裝備有四個萬能轉向輪和四個可調腳，萬能轉向輪位移時用，可調腳固定時用，對于地面不平造成設備放置不穩等情況實行臨時調動。實驗桌臺面是用鋁型材拼接而成，便利學生將工件在其上隨意位置、不一樣方向靈活布置裝配。

執行機構：應用鋁板精加工后組裝而成，表面噴砂后陽極氧化，既防腐蝕又美觀大方。

掛板：斜裝于實驗桌正下方，可很便利地取、卸。掛板上裝備有plc、變頻器等電器元件，統一由電纜線及快速插頭與實驗桌上的執行機構連接。

裝配桌：有機械裝配桌和電氣裝配桌各一臺。均由臺身和臺面兩大部分含有概括。臺身用方管焊接噴塑后組裝連接，臺面用高密度中纖板，表面貼壓防火燒燒燒板，耐腐蝕、防靜電。整個裝配桌可隨意拆卸裝配，便利運輸裝配。

工量具儲物儲物儲物柜：用冷軋鐵板折彎焊接，表面靜電噴塑。工量具儲物儲物儲物柜有多個抽屜，可儲藏工量具，下面裝4個萬能轉向輪，可推入工量具儲物儲物儲物柜的下方空隙處。

電腦桌：應用冷軋鐵板折彎焊接加中纖板臺面組裝而成。下面裝4個萬能轉向輪。

機電一體化綜合實驗設備,礦井供電系統實驗裝

一、概 述

“礦井供電系統模仿實操裝置”是按照經經經典型的礦井供電系統實行設計的，含有概括井上供電部份、井下中央變電所部份、采區作業面供電部份、位移變電站供電部分等。經過本裝置的培訓，可讓學生對礦井的供電系統有個全面的理解，可以完成供電系統的倒閘實操，并設定有誤實操報警，可作為礦井電類人員的安全培訓和考核。

二、技術功能數值

1.寫入電源：三相五線～380V±10% 50Hz

2.作業環境：環境溫度（℃）（℃）（℃）-5℃～＋40℃，相對濕度＜85%(25℃)，海拔＜4000m

3.外觀尺寸：2400mm×500mm×2000mm

三、裝置配備裝備裝備

1. 裝置構造

裝置應用儲物儲物儲物柜式構造，儲物儲物儲物柜體應用雙層亞光密紋噴塑構造，實操實操操作面板應用2mm厚鋁板，實操實操操作面板上的文字符文號應用噴塑工序技藝。儲物儲物儲物柜體配備裝備裝備有六個萬能轉向輪，便利位移和固定。

2. 供電系統

控制屏正面為經經經典型礦井供電系統模仿實操屏，裝置應用雙電源供電，系統分為五個部分：

(1)地面35kV供電部份（雙電源供電）

(2)地面6kV供電部份（副井提升機、主提升機、通風機、空壓機等）

(3)井下中央變電所6kV供電部份（提升機、整流設備、水泵、低壓動力照明等）

(4)采區變電所部分（煤電鉆）

(5)采區位移變電站配電部份（采煤機）

系統中主要開關元件為開關和斷路器，相應的系統圖上各開關實操元件和斷路器元件全部嵌入系統圖的相應位置，其通斷有相應的信號燈指示，紅綠信號燈分別指示合閘和分閘。每條供電支路全部有相應的負載并用光字牌指示

3. 誤實操警報及記錄模型塊

倒閘屏正面裝備有誤實操警報及記錄模型塊。誤實操警報及記錄模型塊設定有智能識別學生實操是否正確的功能，如果實操錯誤，倒閘屏立即發出聲光警報指示，同時記錄誤故障次數。用戶在誤實操后，需更正誤實操，按復位按鈕，聲光警報才能復位，才能實行下一步實操。

控制屏側面裝備有“誤實操清零”按鈕和兩個模仿檢漏繼電器故障的鈕子開關；按下“誤實操清零”按鈕，可以將倒閘屏實操實操操作面板的誤實操記錄清零；撥動鈕子開關“K1”“K2”可以模仿檢漏繼電器的故障。
