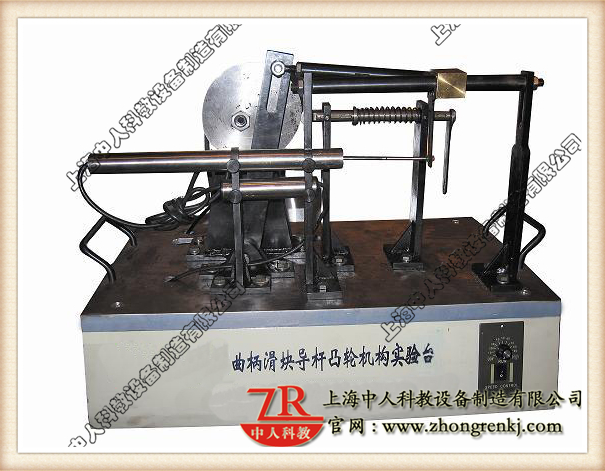

曲柄?滑塊、導桿、凸輪組合實驗系統
可進行曲柄滑塊機構及曲柄導桿滑塊機構、凸輪機構的拼裝。比較曲柄滑塊機構及曲柄導桿滑塊機構的性能差別?？蓪?duì)各種運動規律（8種）的直動從動桿凸輪機構的運動進行比較。所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統，以串口通訊，測試數據精度高、速度快、穩定。該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機械傳動機構教學虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
二、實訓項目：
1.滑塊線位移、線速度、先加速度等運動特性
2.曲柄的轉速計回轉不勻速
3.比較曲柄導桿滑塊機構的性能差別
4.曲柄長度、連桿長度都可調整，可分析該兩參數改變，對就夠運動特性的影響
5.等加速凸輪與偏心凸輪直動從動桿運動規律的比較
6.平底從動桿與滾子從動桿運動規律的差異
7.各機構的動畫效果圖及其理論曲線
8.實側曲線與理論曲線的比較
