機械系統動力學飛輪調速創新組合實驗臺

機械系統動力學飛輪調速創新組合實驗臺,機械動力學實驗臺工作狀態運動速度波動實驗：熟悉機組運轉時工作阻力的測試方法，了解動載荷對機械系統速度波動的影響和原因。咨詢熱線 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

產品詳情

中人教儀廠是專業生產機械系統動力學飛輪調速創新組合實驗臺，機械動力學實驗臺及配件的廠家,生產的機械系統動力學飛輪調速創新組合實驗臺，機械動力學實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：機械系統動力學飛輪調速創新組合實驗臺

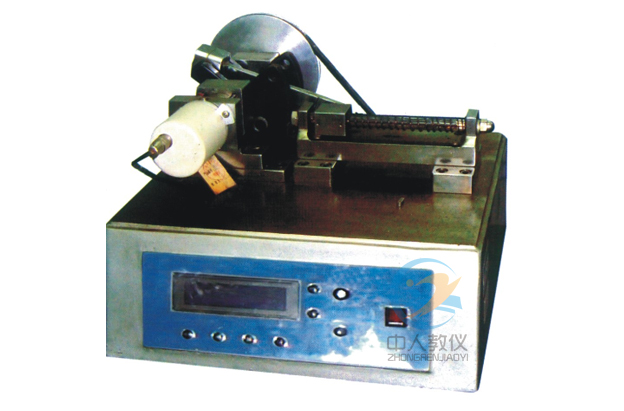

ZRJX-FLD-1機械系統動力學飛輪調速創新組合實驗臺

一、實驗?zāi)繕?biāo)

1）滿足機械速度波動測試仿真實驗。調節轉速觀察機械的速度波動現象，求解系統運轉的不均勻系數，繪制實測與仿真對比曲線。
2）滿足機械速度波動調節實驗。分別改變飛輪大小和工作阻力的大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析，進而掌握周期性速度波動的調節方法和設計指標，掌握飛輪設計方法及計算飛輪轉動慣量。
機械系統動力學飛輪調速創新組合實驗臺,機械動力學實驗臺

二、性能特點：

1）配有大小飛輪，可比較不同飛輪質量的調速效果。
2）配有剛度不同的彈簧作為滑塊的工作阻力，測試、比較在不同負載狀態下機械運轉的工作阻力及速度波動。
3）工作機械系統速度可調，以測試、比較不同轉速下的速度波動情況及在不同轉速下的調速效果。
4）確保組成實驗臺的各個運動構件有良好的配合間隙，使用壽命長。

三、主要技術參數：

大飛輪1個φ175×28；
小飛輪1個φ145×25；
基圓半徑r＝40mm推桿升程h=15；
直流調速電動機1臺電壓220V；N=125W轉速n=1500r/min；
角位移傳感器2個；
輸出電壓/脈沖數：5V/1000P，5V/360P；
軟件光盤1張；
外形尺寸:500X600X460mm

ZRJX-FLD-2機械動力學實驗臺

實驗臺采用工程應用中飛輪調速最典型的小型沖床結構為實驗對象，并對其中部件作了創新設計，設計成沖壓力、飛輪慣量可調、機組工作阻力模式可變換的創新型組合實驗臺，使實驗測試對象可根據工作阻力模式進行變換。在實驗臺上更換幾個簡單零件即可將實驗臺改變機構結構形式，將實驗臺由沖床結構實驗臺轉換為壓力機結構實驗臺，工作阻力形式從沖擊力模式轉變?yōu)殡S機組中曲軸轉角成線性變化的壓力變化模式，并可改變沖擊力或壓力變化值。通過測量飛輪在不同工作阻力模式狀態下的平穩運動規律以及起動、制動特性來分析和研究機械系統動力學問題。

實驗內容

（1）機組非工作狀態穩定運動速度波動實驗：了解光電編碼器工作原理，掌握系統速度波動的測試方
法，理解機組穩定運轉時速度出現周期性波動的原因。
（2）機組工作狀態運動速度波動實驗：熟悉機組運轉時工作阻力的測試方法，了解動載荷對機械系統速度波動的影響和原因。
（3）機組起動、制動速度波動測試實驗。
（4）機組起動、制動時間測試實驗。
（5）機械能最大盈虧功的測試及分析計算實驗。
（6）機械速度波動的調節實驗：改變飛輪大小，觀察機械速度波動的變化情況，并與理論計算結果進行比較分析，進而掌握周期性速度波動的調節方法和設計指標。利用實驗數據計算飛輪的等效轉動慣量，掌握飛輪的設計方法設計飛輪。
（7）曲柄滑塊運動學分析實驗。

主要技術參數

（1）沖壓力傳感器量程：0～5000N 精度：0.5％
（2）電機轉矩傳感器量程：0～100N 精度：0.5％
（3）光柵角位移傳感器：輸出電壓：5V 脈沖數：360P
（4）電機額定功率：P=180W
（5）電機轉速：1400r/min
（6）電源：220V交流/50HZ
（7）外形尺寸：590×560×610(mm)
（8）重量：90kg
