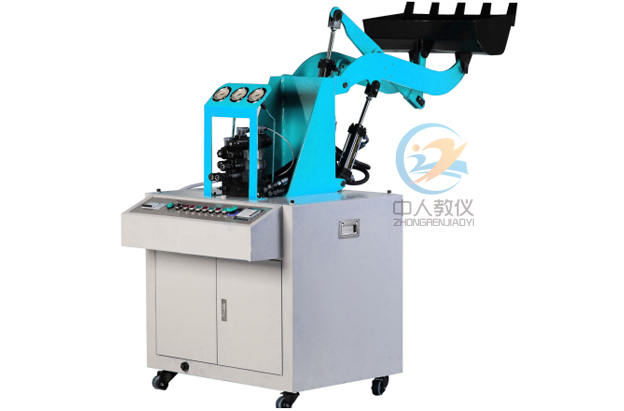

ZRYY-ZAY液壓裝載機實訓臺
液壓裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓裝載機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓裝載機械演示控制實驗
1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；
2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、裝載機械綜合實訓臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液壓實驗臺的具體配置
序號
名稱
規格型號
數量
廠 家
備 注
1
電機
M3P4H523
1
捷佳
2
變量葉片泵
VAI-15F-A3
1
朝田液壓
3
油箱
40L
1
中人教儀
4
油位指示計
YWZ-150
1
浙江東甌
5
回油濾油器
WU-160×100J
1
浙江金洋
6
空氣濾清器
EF-25
1
浙江金洋
7
液壓油
32#
1
中人教儀
8
油路板集成塊
1
中人教儀
9
油缸
M0B30/16/100LB
2
上海正控
M0B30/16/150LB
1
上海正控
10
三位四通電磁換向閥
D5-02-3C2
2
朝田液壓
11
二位四通電磁換向閥
D5-02-2B8
12
疊加式溢流閥
MPB
1
朝田液壓
13
節流閥
MTP
2
上海東方
14
疊加單向閥
MCA-02
1
朝田液壓
（動臂缸用）
15
鏟斗
1
中人教儀
16
轉動臂
1
中人教儀
17
搖臂
1
中人教儀
18
連桿
1
中人教儀
19
PLC
FX1S-20MR
1
三菱
20
PLC通訊電纜
1
三菱
21
溫控儀
XMTD-2001
1
上海
22
熱電藕
MT-PE00
1
上海
23
加熱器
2KW
1
蘇州
低溫時調節溫度用
24
接近開關
LJ12A3-4-Z/BX
4
長豐電子
25
中間繼電器
HH54P
9
前進電器
DC24V
26
接觸器
CJ20-25
3
德力西
20A 220V
27
三相漏電保護開關
DZ47LE
1
德力西
C20
28
塑料外殼式斷路器
DZ108-20
2
德力西
6.3-10A
29
單極斷路器
DZ47-63
2
德力西
C6 1P
30
單極斷路器
DZ47-63
2
德力西
C3 1P
31
緊停按鈕
LAY50-11Z
1
上海雙科
32
自鎖帶燈按鈕
LAY50-11DT/24
12
上海雙科
33
兩檔旋鈕
LAY50-11X2
2
上海雙科
34
信號燈
NXD-211
21
上海雙科
24V
35
開關電源
HS-150-24
1
上海明緯
36
普通按鈕
CAY50-11
9
上海雙科
37
快速插頭插座
XS12K2P
18
錦連電器
二芯
38
二極管
ZN4007
6
MIC
200V
39
電器控制模塊
1
中人教儀
40
PLC編程軟件
1
三菱
41
PLC編程手冊
1
三菱
42
溫控儀使用說明書
1
上海德兆
43
實驗指導書
1
中人教儀
44
裝箱單
1
中人教儀
45
三通接頭
M16×1.5
6
中人教儀
46
三通接頭
M14×1.5
6
中人教儀
47
耐壓膠管
20
上海
48
防震壓力表
YTN60
（0-10MPa 2.5級）
3
紅旗
49
液壓閥過渡集成塊
16
中人教儀
鋁合金和PVC組合模塊
50
活動扳手
10，，
1
上海
51
活動扳手
12，，
1
上海
52
內六角扳手
1
上海
53
開口扳手
5-6
上海
54
開口扳手
8-10
1
上海
55
開口扳手
12-14
1
上海
56
開口扳手
17-19
1
上海
57
螺絲刀（一字、十字）
6，，
各1
上海
58
螺絲刀（一字、十字）
2，，
各1
上海
小型
59
螺塞
M10×1
10
上海
60
尖嘴鉗
1
上海
61
工具盒
1
上海
62
防塵罩
1
中人教儀
63
組合墊
φ10
10
寧波
64
O型圈
φ16×2.4
20
寧波
65
O型圈
φ14×2.4
10
寧波
66
O型圈
φ12×1.8
10
寧波
67
快換接頭
M16×1.5
2
中人教儀
68
堵絲
1/8
5
蘇州
69
生料帶
1
蘇州
70
自鎖按扭
2
上海雙科
71
信號燈
φ10
2
上海雙科
24V
72
按鈕開關
LAY50-11DT
2
上海雙科
24V
73
壓力表
Y60-2.5MPa
1
紅旗儀表
74
裝載機械
1550×650×1800mm
1
中人教儀
